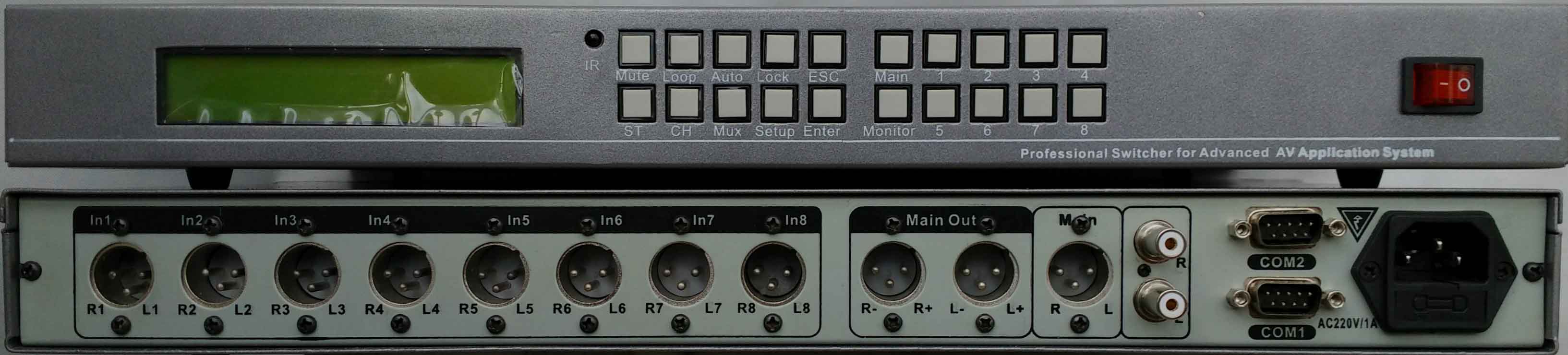

| SA-81K
8进1出立体声音频切换器
l 固定0dB增益
l 交流220V供电
l 200K音频-3dB带宽
l 可选择不同的波特率
l 缓冲输出，1路立体声预监输出
l 转播输出和预监输出支持独立控制
l 支持输入信号检测和信号状态显示
l 预监输出支持自动循环切换、左右声道混音输出
l 支持通用的ASCII和Forthgoer标准的HEX控制协议
l 非平衡立体声转播输出和输入口1具有掉电直通功能
l 支持临时锁定转播输出、支持RS232主备双串口远程控制
l 转播输出和预监输出支持独立静音功能
l 支持1路非平衡立体声转播输出和1路平衡立体声转播输出
l 可选参加自动循环切换的输入、可选循环切换时间、可选IR控制 |
|
|
|
| 性能参数 |
|
【输入】 |
|
Ø |
信号类型： |
非平衡立体声 |
|
Ø |
输入阻抗 |
600 Ω±6Ω |
|
Ø |
连接器类型 |
卡侬头 |
|
【转播输出】 |
|
Ø |
信号类型： |
平衡立体声+非平衡立体声 |
|
Ø |
平衡/非平衡输出阻抗： |
300 Ω±3Ω/600 Ω±6Ω |
|
Ø |
平衡/非平衡输出连接器： |
卡侬头/RCA |
|
【预监输出】 |
|
Ø |
信号类型： |
非平衡立体声 |
|
Ø |
输出阻抗： |
600 Ω±6Ω |
|
Ø |
连接器类型： |
RCA |
|
【通用部分】 |
|
Ø |
RS232连接器： |
DB9 Male型 |
|
Ø |
协议格式： |
8bit、无校验、1个停止位 |
|
Ø |
IR有效距离： |
无遮挡15米 |
|
Ø |
最大驱动长度： |
300米 |
|
Ø |
偶合方式： |
直流偶合 |
|
Ø |
典型输入电平： |
0.775V有效值 |
|
Ø |
增益： |
0dB |
|
Ø |
-3dB带宽： |
大于200K |
|
Ø |
电平范围 |
0.4 VP-P～6.0 VP-P不带偏移 |
|
Ø |
最大功耗： |
小于10W |
|
Ø |
波特率： |
可选600、1200、2400、4800、9600、19200、38400bps |
|
Ø |
电源： |
AC220V/1A 50Hz |
|
Ø |
工作/贮存温度： |
0°C～40°C/-20°C～70°C |
|
Ø |
外形尺寸： |
480mm×280mm×44mm | |
|
|
