SAV-81
8进1出视音频切换器

l  支持8路输入1路2分配输出
l  支持CVBS视频信号和立体声音频信号
l  10M Hz视频-3dB带宽
l  功率放大,固定0dB输出
l  支持面板控制、RS232/485远程控制或IR遥控控制
l  输出1支持有信号自动切换模式
l  支持切换模式、循环模式、自动模式和备份模式
l  可选通用ASCII协议格式或Forthgoer的HEX协议格式

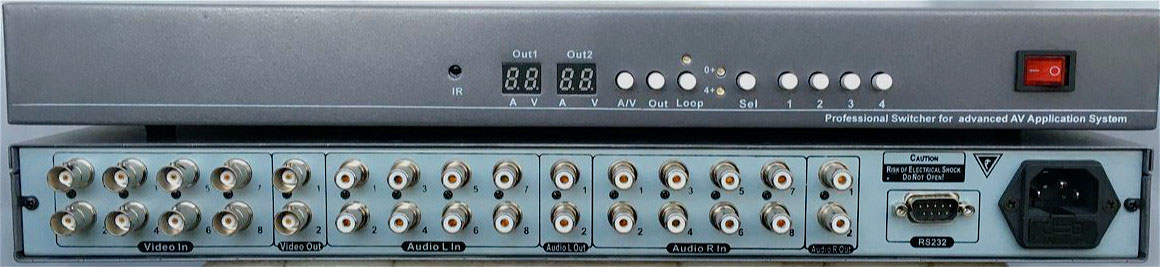

8进1出视音频切换器
点击放大图片
性能参数

【视频通道】

Ø

输入/输出:

8路输入1路2分配输出

Ø

信号类型

CVBS

Ø

电平范围(不带偏移) :

0.4 VP-P~2.0 VP-P  典型值1VP-P

Ø

偶合方式:

直流偶合

Ø

介入增益:

0dB

Ø

-3dB带宽:

10M Hz

Ø

输入输出阻抗:

75 Ω±1Ω

Ø

最大直流偏移:

0.5V

Ø

连接器:

BNC

【音频通道】

Ø

输入/输出:

8路输入1路2分配输出

Ø

信号类型

非平衡立体声

Ø

电平范围(不带偏移) :

0.4 VP-P~4.0 VP-P

Ø

偶合方式:

直流偶合

Ø

介入增益:

0dB

Ø

-3dB带宽:

>200K Hz

Ø

输入输出阻抗:

600Ω±6Ω

Ø

连接器类型:

RCA

【其他】

Ø

IR有效距离:

15米(无遮挡)

Ø

串口连接器

DB9 male型

Ø

串口波特率(b/s)

1200、2400、4800、9600、19200、38400可选

Ø

串口协议

8bit 无校验

Ø

通讯协议:

通用ASCII格式或Forthgoer的HEX格式

Ø

电源:

AC180~240V 50Hz

Ø

最大功耗

<10W

Ø

工作温度

0°C~40°C

Ø

工作 /贮存温度

0°C~40°C/-20°C~85°C

Ø

外形尺寸:

480mm × 280mm × 44mm
