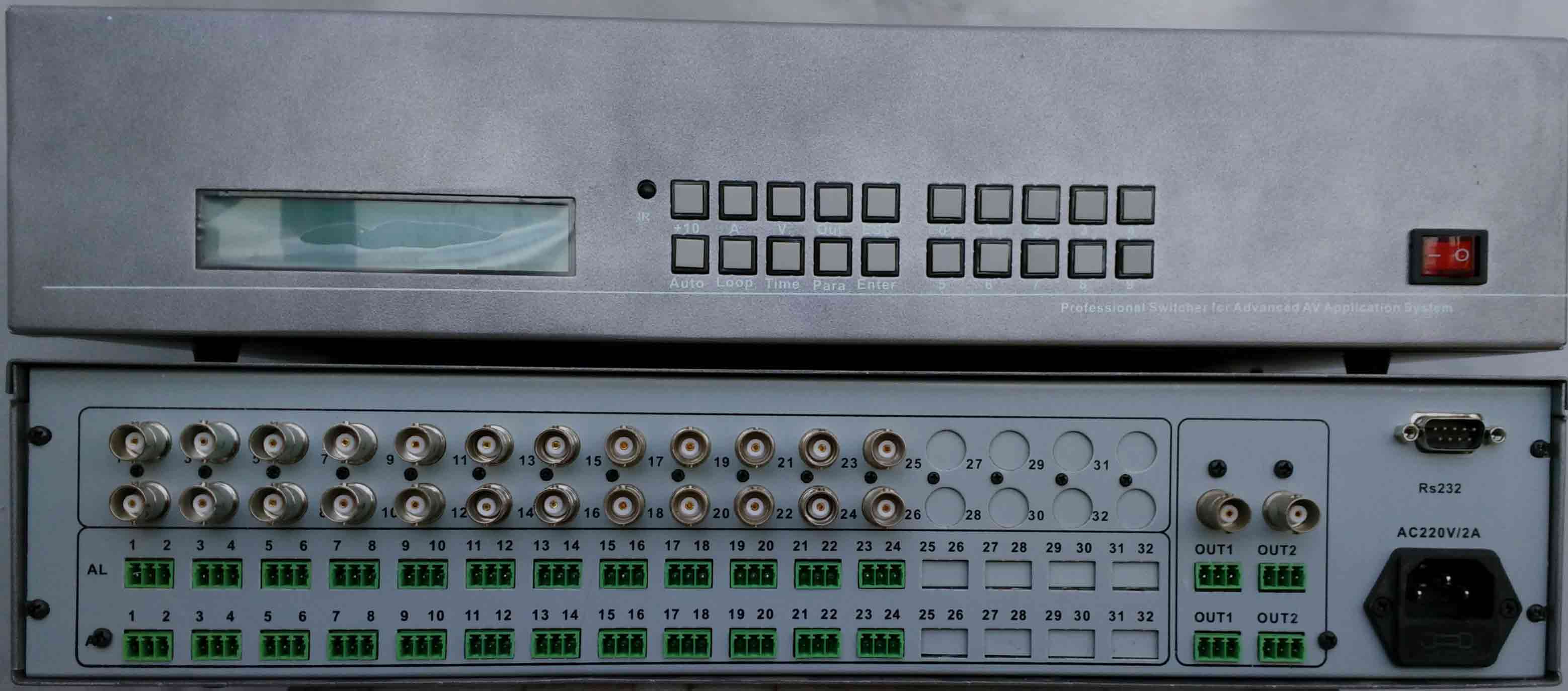

| SAV-241B
24进1出视音频切换器
l 支持24路输入1路带2分配输出
l 支持复合视频和非平衡立体声音频信号
l 10M Hz视频-3dB带宽
l 200K Hz音频带宽
l 功率放大，固定0dB输出
l 支持AV分控和AV同控
l 支持面板按键切换
l 支持RS232远程控制
l 可选IR遥控控制（选）
l 支持循环切换工作模式
l 可选兼容ASCII的协议格式或HEX的协议格式
l 2U280设备，可上机柜
l 220V交流供电 |
|
|
|
| 性能参数 |
|
|
【视频通道】 |
|
Ø |
输入/输出： |
24路输入1路带2分配输出 |
|
Ø |
信号类型： |
复合视频(CVBS) |
|
Ø |
电平范围(不带偏移) ： |
0.4 VP-P～2.0 VP-P 典型值1VP-P |
|
Ø |
偶合方式： |
直流偶合 |
|
Ø |
介入增益： |
0dB |
|
Ø |
-3dB带宽： |
>10M Hz |
|
Ø |
输入输出阻抗： |
75 Ω±1Ω |
|
Ø |
连接器类型： |
BNC（可选RCA） |
|
【音频通道】 |
|
Ø |
输入/输出： |
24路输入1路带2分配输出 |
|
Ø |
信号类型 |
非平衡立体声 |
|
Ø |
电平范围(不带偏移) ： |
0.4 VP-P～6.0 VP-P |
|
Ø |
偶合方式： |
直流偶合 |
|
Ø |
介入增益： |
0dB |
|
Ø |
-3dB带宽： |
>200K Hz |
|
Ø |
输入输出阻抗： |
600Ω±6Ω |
|
Ø |
连接器类型： |
3PIN凤凰端子 |
|
【通用部分】 |
|
Ø |
IR有效距离： |
15米（无遮挡） |
|
Ø |
串口连接器 |
DB9 male型 |
|
Ø |
串口波特率（b/s）： |
1200、2400、4800、9600、19200可选 |
|
Ø |
串口协议： |
8bit 无校验 |
|
Ø |
通讯协议： |
兼容ASCII格式或HEX格式 |
|
【其他】 |
|
Ø |
电源： |
AC180～240V 50Hz |
|
Ø |
最大功耗： |
<10W |
|
Ø |
工作温度 |
0°C～40°C |
|
Ø |
贮存温度： |
-20°C～85°C |
|
Ø |
外形尺寸： |
480mm × 280mm × 86mm | |
|
|
