CS-CY
亮色分离视频输入复合视频和色差分量输出转换器

l  支持亮色分离视频(S-Video)输入
l  支持1路标清色差视频(YPrPb)和1路复合视频(CVBS)输出
l  自动识别PAL或NTSC信号输入
l  支持亮度、对比度、色饱和度、亮色延迟等参数调节
l  IR遥控操作方式
l  采用ITU601标准数字视频编解码信号处理方案
l  迷你型金属机箱
l  外置+5V/1A直流供电

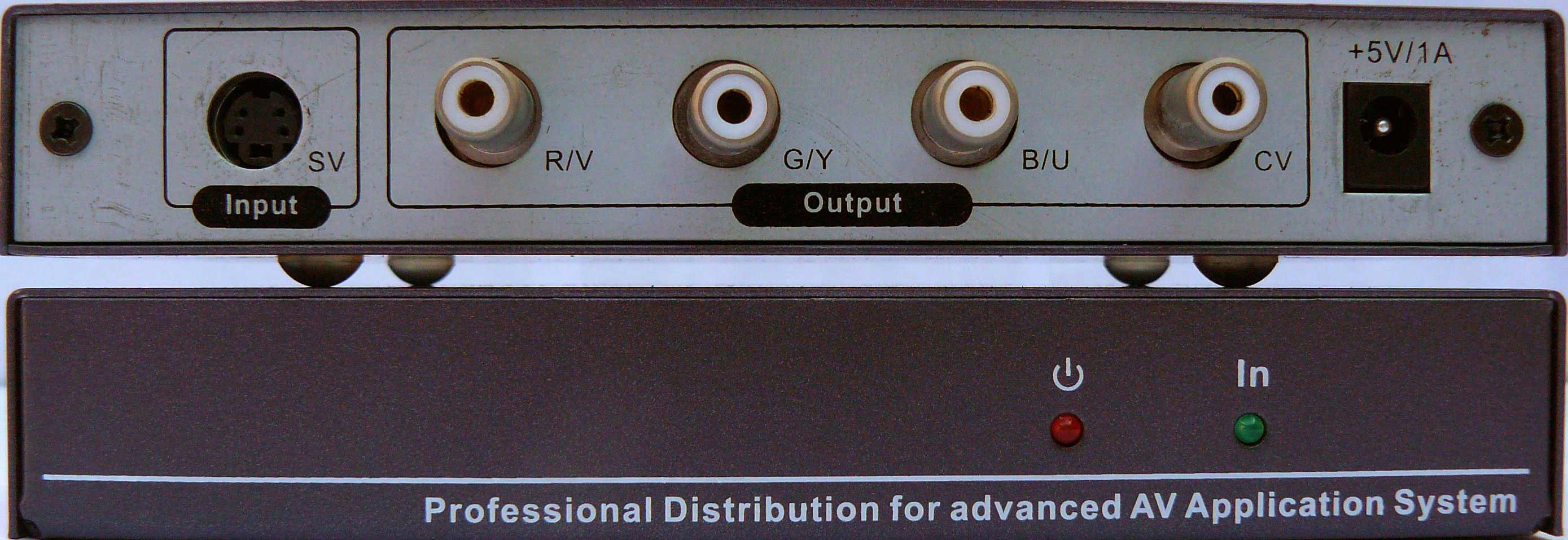

亮色分离转复合和标清分量
点击放大图片
性能参数

【输入部分】

Ø

信号类型

S-Video

Ø

支持标准:

PAL/NTSC

Ø

亮度信号带宽

6M

Ø

色度信号带宽

1.3M

Ø

电平范围(不带偏移) :

0.8 VP-P1.2 VP-P

Ø

偶合方式:

流偶合

Ø

介入增益:

0dB

Ø

输入阻抗:

75Ω±1Ω

Ø

连接器类型:

S端子

Ø

量化方式

YUV4:2:2(ITU601)

Ø

采样时钟:

27M

【输出部分】

Ø

信号类型

CVBSYPrPb

Ø

偶合方式:

直流偶合

Ø

输出电平:

0.9 VP-P1.1 VP-P

Ø

信号标准:

与输入相同

Ø

输出阻抗:

75Ω±1Ω

Ø

连接器类型:

RCA(或BNC)

【其他】

Ø

IR有效距离:

15米(无遮挡)

Ø

电源:

DC+5V/2A

Ø

最大功耗

<10W

Ø

工作温度

0°C40°C

Ø

贮存温度:

-20°C85°C

Ø

外形尺寸

165mm × 100mm × 30mm
